【各種治具設計製作】

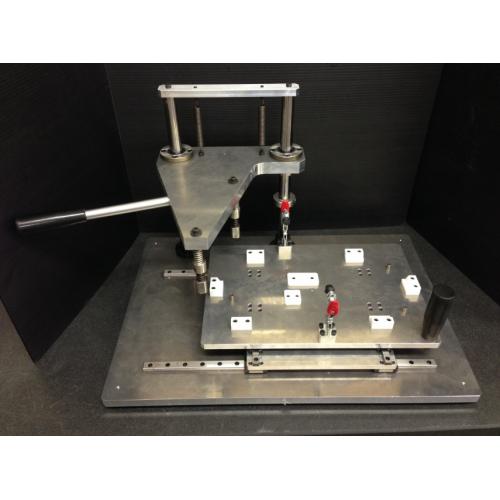

■圧入治具
樹脂の量産試作品にナットを熱圧入するための加工治具となります。
ワークの数も多くナットの取付精度とタクト短縮のために治具を製作しました。
ステージにワークをセットし、ピンによりワークの位置決め後、トグルクランプでワークを固定します。
ワークを固定したらステージを圧入位置まで移動させステージを固定、レバーを下してナットを圧入します。

タクトの短縮が必要であると同時に、熱されたナットを使用するため、作業者にヤケドなどの
事故が起こらない様にスライド式のテーブルを採用しました。
またプッシャー部にバネを設けて圧入力の調整や、圧入時のワークたわみに対して考慮された設計となってます。

その他の治具においてもワークの固定や寸法精度だけでなく、作業者の安全やタクトの短縮、
または他の要望に対しても適切な治具をご提案することが出来ます。

■組立治具
・圧入治具
　ワークの形状や用途に合わせた最適な押付け力で圧入。

・貼付け治具
　形状が複雑で、貼付けが困難な箇所でも精度良い貼付けを実現。

・接着治具
高精度な位置決めと広いワークスペースを確保し品質を確保。

・固定治具
　形状が複雑なワークでも、最適形状、押付け力でしっかりと固定。


■加工治具
・研磨治具
・圧着治具
・カット治具
・カシメ治具

■検査治具
・熱衝撃試験治具
・防水試験治具
・引張試験治具
・落下試験治具
・リーク試験治具　　等
