エアー式ボックスレベラー

機械加工及び組立工程におけるパレットや部品ボックスからの部品供給を行う作業姿勢は高さが順次変動する為かなり苛酷であり、製造作業環境の重要改善課題となっています。本課題を解決する為、弊社のエアーリフターメーカーとしての技術を生かし、エアー圧制御によるエアー式ボックスレベラーを開発しています。又レベラー用の新型バランスボックスと合わせることで、部品の取り出し高さや供給高さが常に一定になる為、腰痛を防止した安全な作業環境が提供できます。従来のバネ式レベラーでは実現できなかった上下端での安全性の高いロック機構や荷重の変動調整がエアー方式の採用により可能となり、作業効率が格段に改善されます。

特徴：
・底板だけが上下する新型バランスボックスを採用し、部品の取出高は常に一定、高さは自由に設定可能
・部品の取り出し作業時の腰の負担を軽減
・バネ式で出来ない上下端への移動が可能
・フォークリフトによりボックス＆レベラーの移動が可能
・工具を使わずボックスの組立・折り畳み可能＆ボックスパネルは自由に選択可

下記の２タイプをご用意：

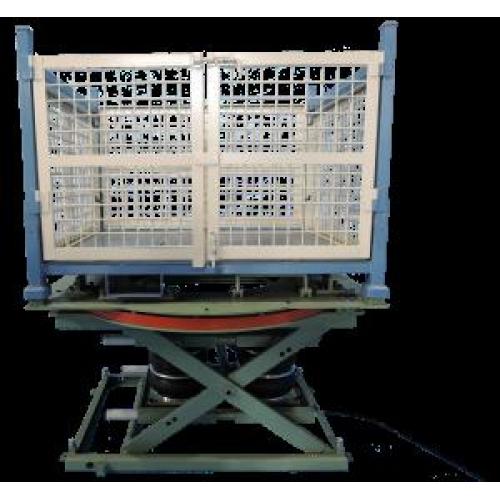

①エアー式回転ボックスレベラー　TBX1200
上部のボックスは手で押して回転可能なタイプをご用意。360°どの角度からでも取り出し可能。スペースの限られた配置にも対応でき、用途はますます広がります。

※TBX1200仕様
・積載荷重 　　　　　　　1200kgfまで
・最低必要エアー圧　　　0.2～0,3MPa(積載重量による)
・本体重量 　　　　　　　450kg
・積載用ボックス（写真のもの）1080*1280*920mm 自重150kg
・オプション 　　　　　　　指定ボックス仕様にて設計可能


②エアー式低床ボックスレベラー　LBX800
台車をそのまま押して装置に設置可能、普段使いにはこのタイプが簡単でおすすめです。台車に合わせての設計も当然可能ですので作業効率を落としません。

※LBX800仕様
・積載荷重 　　　　　　　800kgfまで
・最低必要エアー圧 0.2～0,3MPa(積載重量による)
・本体重量 　　　　　　　300kg
・積載用ボックス（写真のもの）800*1000*850mm 自重55kg
・オプション 　　　　　　　指定ボックス仕様にて設計可能
