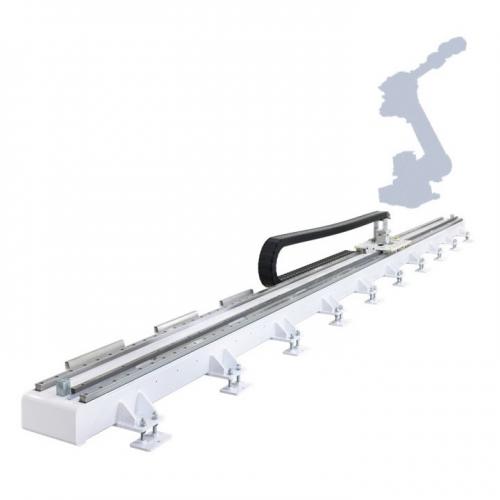

ロボット走行軸ユニット｜トラックモーション TM10/TM20

生産工程のお悩み解決をお手伝いします！
走行１軸ユニットを追加することにより、更に省力化、効率化を！

『省人化』のためロボット導入を検討する企業が増えていますが、「トラックモーション」を工程に参加させることにより、『省ロボット化』も。

例えば、マシニングセンター間省ロボット化の例。工場に８台のマシニングがあり、４台のロボットを配置した工程の場合。「トラックモーション」を導入して、ロボット１台が２作業を担当します。４台のロボットを２台に『省ロボット化』です。そして、『省ロボット化』した２台は『省人化』を検討している別工程に活躍の場を移します。

今回開発した「ロボット走行軸ユニット｜トラックモーション」は最大積載質量260Kg「TM10」、最大積載質量480Kg「TM20」の２シリーズをラインアップしました。コントローラーレスで、垂直多関節ロボットでは７軸目が追加設定可能になっており、そのモーターと制御で同調動作が可能です。可搬重量や搭載物に応じて最適なモデルを選定します。

［詳細仕様］

TM10シリーズ
　最大積載質量：260Kg
　モーター：1500W
　最大速度：1.44m/s、最大加速度：2.32m/s2
　減速機：VRXF、減速比：1/9、繰り返し停止精度：±0.05㎜
　機種名：TM1010,TM1020,TM1030,TM1040,TM1050,TM1060,TM1070
　ストローク：1000,2000,3000,4000,5000,6000,7000㎜
　全長：1994,2994,3994,4994,5994,6994,7994㎜
　重量：340,490,640,795,950,1100,1255Kg

TM20シリーズ
　最大積載質量：480Kg
　モーター：2000W
　最大速度：1.87m/s、最大加速度：2.23m/s2
　減速機：VRKF、減速比：1/9、繰り返し停止精度：±0.05㎜
　機種名：TM2010,TM2020,TM2030,TM2040,TM2050,TM2060,TM2070
　ストローク：1000,2000,3000,4000,5000,6000,7000㎜
　全長：2296,3296,4296,5296,6296,7296,8296㎜
　重量：510,710,910,1110,1310,1510,1710Kg
