レーザー加工機

レーザー加工機

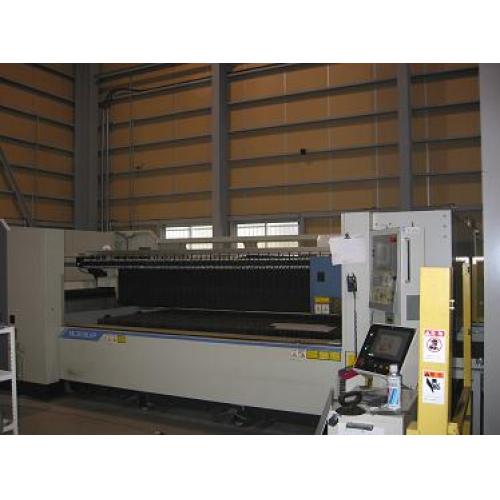

炭酸ガスレーザー加工機です。
うちで一番高価な機械です。

発振機という装置で光のエネルギーを生成して、
ミラーやレンズを中継して収束したエネルギーを材料に照射することによって切断します。
原理的には虫眼鏡で太陽光を集めると紙が焦げる、あれと同じです。

鮮やかなオレンジ色の火花を出しながら切断するのですが、
これは紙が焦げるのと同様に材料が熱せられて火の粉となって飛び散っているためです。

SS400といった鉄板や、SUS304といったステンレス鋼板を主に切断していますが、
他に高張力鋼やSK材、SUS316やSUS310S、SUS430といった他のステンレス鋼種、
アルミはA5000番台(いわゆるアルミ合金と呼ばれる番手)であれば切断可能です。


加工機本体の隣に15段の引き出しから成る、ストッカーを併設しています。
このストッカーの各引き出しに鋼板をセットして、
必要に応じて加工機に搬送し、切断を行っております。
特に上部5段は2トンまでの梱包材が積載可能で、一枚ずつ吸盤で吸い取って(!)、
加工機へ搬送、切断、積載まで自動で行うことができます。
小ロットはもちろん、ロットの多いものまで柔軟に対応可能です。

メーカー公称値はSS400は19ミリまで、SUS304は12ミリまでですが、
出力調整の甲斐あってSS400の22ミリ、SUS304の16ミリが新たに加工可能になりました。
なお、加工機に無理をさせた上で実現しているわけではないのでご安心を。

三菱電機製
発振機出力:4kW
有効鋼板サイズ:1524mm×3048mm
扱い材質: SS・SM・ハイテン・SK
SUS・A5052等
扱い板厚:SS0.5mm~22mmまで SUS0.3mm~16mmまで


ストッカー部 30SCXⅡ 10P5M

シートチェンジ用パレット:  5枚
パレットチェンジ用パレット: 10枚
扱い板厚: シートチェンジ用パレット 6mm以下
       パレットチェンジ用パレット 19mm以下

シートチェンジ用パレットには2ton梱包材を積載可能
